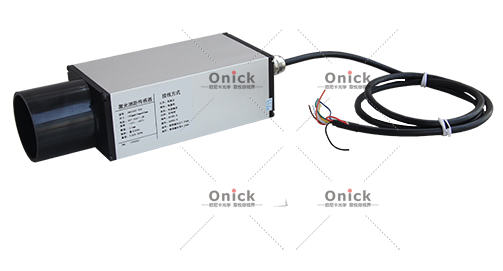

欧尼卡Onick Insight-60激光测距传感器/距离传感器/激光位移计
分享到:
欧尼卡Onick Insight-60激光测距传感器/距离传感器/激光位移计
价格:
7500.00
产品详情


  欧尼卡Onick Insight-60激光测距传感器/激光距离传感器激光测距传感器是新一代的测距设备,功能强大、坚固耐用,专为工业测量市场设计。该设备拥有许多卓越的性能.是一种当前最为先进的经济型在线位置检测系统,具有惊人的测试精度和极高的稳定性。由于是通过发射激光束至目标物体,利用反射光束精确计算距离,因此在不加反射靶的情况下,也可达到很远的检测距离,而且对目标物体的尺寸面积比超声波要求的面积小得多,使得对远距离的小尺寸物体位置检测成为可能。

     欧尼卡Onick Insight-60激光测距传感器的可广泛应用范围:工业液位、料位、生产线料坯传送定位,行吊XY定位,大型工件装配定位;超大物体几何计量,光散射试验,超声波特性试验,军事枪械校正,靶距自动控制,船舶安全靠距,集装箱定位等领域。由于是在线式连续检测,免去了像手持激光测距仪的人工点发,可无人值守连续监测,其位置数据还可传送到远程监控终端,是工业自动化和生产智能管理的理想仪器。


一、 产品特性:

1、测量范围为 0.05-60m。

2、典型精度为 ± 1mm。

3、供电电压 12VDC 至 24VDC。

4、0.000-Lmax( 最 大 距 离 可 以 通 过 软 件 设 置 , Lmax<=60) 对 应

4-20mA 输出。如需 4-20mA 输出,订货时请申明。

5、可选择 RS232 或 RS485 或 RS422 通讯接口协议。订货时请申明 通讯接口协议。

6、使用环境温度<40℃

7、外形尺寸 120*75*45(mm)

8、测量频率5HZ


二、 接线说明:

DB9 连接器: ⑨⑤电源,DC12V 至 DC24V/5W , ⑨为+极,⑤为 GND。

④4-20mA 正端输出。

③ 232:RXD(接 PC 机 TXD)。

④ 232:TXD(接 PC 机 RXD)。

① 422(T+)。

⑥ 422(T+)。

⑧ 422(R+)或 485(A)。

⑦ 422(R-)或 485(B)。

防水航空插头: ①②电源,DC12V 至 DC24V/5W , ①为+极,②为 GND。

③RXD(接 PC 机 TXD)

或 485(A)

或 422(T+)

④TXD(接 PC 机 RXD)

或 485(B)

或 422(T-)

⑤GND(接 PC 机 GND)

⑥4-20mA 正端 或 422(R+)

⑦4-20mA 负端 或 422(R-)


三、 通讯协议:

传感器地址addr范围为 80H到FFH,记为A1A2H出厂缺省传感器地址addr为 80H(十六进制)。


(1)测距

当上位机(如PC)向传感器发送地址addr(A1A2)后,传感器将测到目 标距离按下列格式发给上位机:’H’‘A1’‘A2’’L’  ‘X4’‘X3’’.’‘X2’‘X1’’X0’CR(回车符)

LF(换行符)如测距为 12.3.45m,传感器发送地址 addr=80H.。则传感器发送下列字符

串:

‘H’‘8’‘0’’L’‘1’‘2’ ’.’‘3’ ‘4’‘5’ CR(回车符)LF(换行符)如果其中有‘—’或空格符,说明测试失败。


(2)最大距离 Lmax 设置

当上位机(如 PC)向传感器发送字符‘L’后,传感器向上位机发送当前 最大距离 Lmax: xxm。 将需要设置的数转换为十六进制数(30Æ1E)发给传感 器即可。

当上位机(如 PC)向传感器发送字符‘l’后,传感器向上位机发送当前 最大距离 Lmax: xxm。


(3)传感器发送地址 addr 设置

当上位机(如PC)向传感器发送字符‘A’后,传感器向上位机发送当前 传感器发送地址addr:A1A2H。将需设置的数转换为十六进制数(如 80)发 给传感器即可。

当上位机(如PC)向传感器发送字符‘a’后,传感器向上位机发送当前 传感器发送地址addr:A1A2H 。


四、 演示:

串口与 PC 机相连,插上电源,使用串口调试助手 SComAssistantV2.1 按 下图设置即可测试。假设传感器地址 addr 范围为 80H (十六进制)。


郑重申明:

(1)精密仪器不许开盖;

(2)不许带电插拔连接器。否则,视为放弃保修权,后果自负!

在线控制测量主要应用行业:工业液位、料位、生产线料坯传送定位,行吊XY定位,大型工件装配定位;超大物体几何计量,光散射试验,超声波特性试验,军事枪械校正,靶距自动控制,船舶安全靠距,集装箱定位等领域。


在线控制测量主要应用行业:工业液位、料位、生产线料坯传送定位,行吊XY定位,大型工件装配定位;超大物体几何计量,光散射试验,超声波特性试验,军事枪械校正,靶距自动控制,船舶安全靠距,集装箱定位等领域。
